Szynoprzewód wpuszczany 3F – funkcjonalne oświetlenie szynowe 230V
Szynoprzewód wpuszczany 3F to aluminiowa szyna zasilająca 230 V przeznaczona do montażu w suficie podwieszanym. Stanowi bazę do budowy systemu z kompatybilnymi reflektorami, lampami wiszącymi i innymi oprawami 3-fazowymi. Wpuszczana konstrukcja pozwala częściowo ukryć profil w zabudowie i uzyskać bardziej uporządkowany efekt niż w przypadku klasycznej szyny montowanej bezpośrednio na powierzchni sufitu.

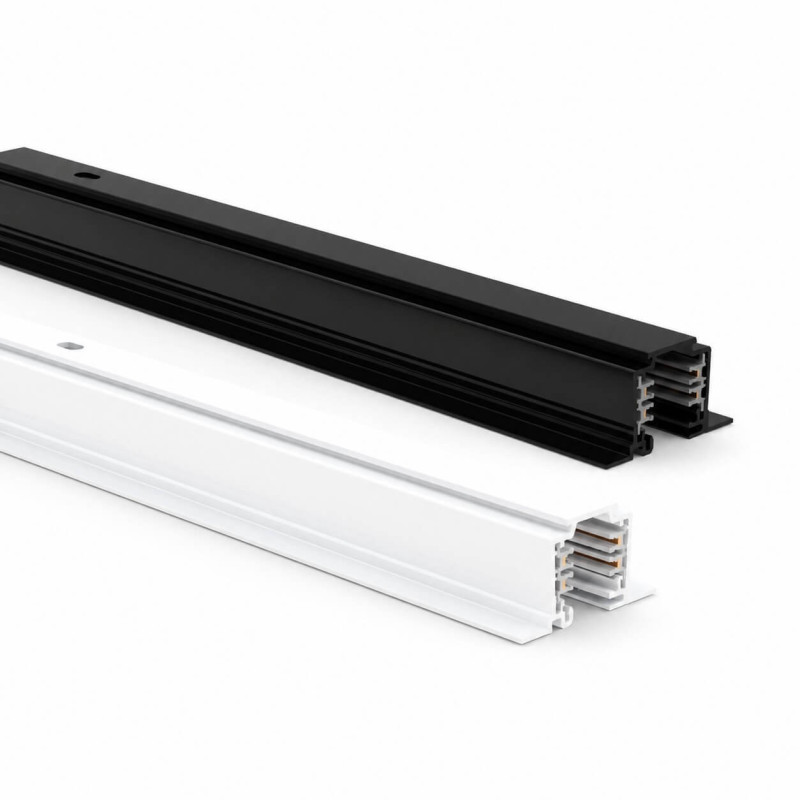

Produkt jest dostępny w kolorze białym lub czarnym oraz w długościach 1 m, 2 m i 3 m. Oprawy można rozmieszczać w różnych miejscach wzdłuż szyny, przesuwać je i dostosowywać ich układ do zmieniającej się funkcji wnętrza. System 3F umożliwia dodatkowo podział lamp na trzy niezależnie załączane grupy, dzięki czemu jedna linia szynowa może obsługiwać kilka scenariuszy oświetlenia.
Najważniejsze zalety wpuszczanej szyny 3-fazowej
- montaż w zabudowie sufitu podwieszanego,
- estetyczne zintegrowanie systemu szynowego z płaszczyzną sufitu,
- możliwość podziału opraw na trzy niezależnie załączane obwody,
- zasilanie sieciowe 230 V,
- trzy długości do wyboru: 1 m, 2 m lub 3 m,
- dwa kolory: biały i czarny,
- aluminiowa konstrukcja z miedzianymi przewodami w izolujących prowadnicach,
- możliwość skrócenia szyny podczas montażu,
- kompatybilność z odpowiednimi oprawami i akcesoriami systemu 3F,
- maksymalne obciążenie mechaniczne 30 kg na metr szynoprzewodu.
Czym różni się szynoprzewód wpuszczany od natynkowego?
Wersja wpuszczana jest przeznaczona przede wszystkim do sufitów podwieszanych i wymaga przygotowania odpowiedniego miejsca w zabudowie. Część konstrukcyjna profilu zostaje ukryta, co ogranicza wizualną wysokość szyny i pozwala uzyskać spokojniejszą linię oświetlenia. Jest to dobry wybór do projektów, w których system techniczny ma być możliwie dobrze zintegrowany z architekturą wnętrza.
Szynoprzewód natynkowy jest mocowany bezpośrednio do gotowej powierzchni i zwykle łatwiej zastosować go podczas modernizacji istniejącego pomieszczenia. Wariant wpuszczany najlepiej zaplanować przed wykonaniem i wykończeniem sufitu. Przed rozpoczęciem prac trzeba sprawdzić rzeczywisty przekrój szyny, sposób mocowania, przebieg przewodów oraz miejsce potrzebne na zasilanie i łączniki.
Jak działa wpuszczany system szynowy 3F?
Wewnątrz profilu znajdują się trzy przewody fazowe i jeden przewód neutralny, wszystkie o przekroju 2,5 mm². Miedziane przewody są umieszczone w prowadnicach z samogasnącego tworzywa sztucznego, które izoluje je od aluminiowego profilu. Funkcję przewodu ochronnego PE pełni korpus szynoprzewodu.
Kompatybilne oprawy 3F montuje się w szynie za pomocą odpowiednich adapterów. Każdą oprawę można przypisać do jednego z trzech obwodów. Pozwala to na przykład osobno włączać oświetlenie stołu, strefy wypoczynkowej i dekoracyjnego akcentu na ścianie, mimo że wszystkie lampy są zamocowane na tym samym szynoprzewodzie.
Czy trzy fazy oznaczają możliwość ściemniania?
Nie. Trzy obwody umożliwiają niezależne włączanie wybranych grup opraw, ale same nie regulują natężenia światła. Jeżeli instalacja ma obsługiwać ściemnianie, trzeba zastosować oprawy, źródła światła, zasilacze i elementy sterujące zgodne z wybraną metodą regulacji.
Jak dobrać kolor i długość szynoprzewodu?
Biały czy czarny szynoprzewód wpuszczany?
Biała szyna dobrze łączy się z jasnym sufitem i pozwala ograniczyć kontrast pomiędzy instalacją a zabudową. Czarny wariant wyraźniej podkreśla przebieg linii oraz pasuje do czarnych reflektorów, ciemnych dodatków i wnętrz o bardziej graficznym charakterze. Dla spójnego rezultatu warto wybrać w jednym kolorze szynę, oprawy, końcówkę zasilającą, zakończenie oraz widoczne łączniki.
Długość 1 m, 2 m czy 3 m?
Odcinek 1 m może być wystarczający nad niewielką strefą lub w krótkim korytarzu. Wersje 2 m i 3 m zapewniają więcej miejsca na rozstawienie opraw i lepiej odpowiadają większym pomieszczeniom. Przy planowaniu długości należy uwzględnić liczbę lamp, kierunki ich świecenia, położenie mebli oraz miejsca łączenia kolejnych elementów systemu.
Szynoprzewód można dociąć do potrzebnego wymiaru na miejscu montażu. Producent wskazuje, że w miejscu przecięcia nie trzeba zaginać ani dodatkowo obrabiać przewodów miedzianych. Skrócony profil musi jednak zostać prawidłowo zamocowany i zamknięty kompatybilnym elementem systemowym.
Zastosowanie wpuszczanego oświetlenia szynowego
Wpuszczany system 3F sprawdza się w przestrzeniach, w których ważna jest estetyka sufitu, możliwość zmiany układu lamp oraz niezależne sterowanie kilkoma strefami. Reflektory można kierować na wybrane powierzchnie, a ich położenie zmieniać wraz z aranżacją wnętrza lub ekspozycji.
- w salonie – do połączenia światła ogólnego z oświetleniem obrazów, ścian i strefy wypoczynkowej,
- w kuchni i jadalni – nad wyspą, blatem roboczym, stołem lub ciągiem komunikacyjnym,
- w sypialni, korytarzu i gabinecie – jako elastyczne światło kierunkowe,
- w sklepie i showroomie – do regularnie zmienianych ekspozycji produktów,
- w biurze, hotelu, restauracji i lokalu usługowym – do wydzielania funkcjonalnych stref światłem.
Jakie elementy są potrzebne do kompletnego systemu?
Sam szynoprzewód jest elementem konstrukcyjnym i zasilającym, a nie gotową lampą. Podstawowa instalacja wymaga szyny, kompatybilnych opraw 3-fazowych, końcówki zasilającej oraz zakończenia profilu. Układ złożony z kilku odcinków może wymagać także prostych lub kątowych łączników dopasowanych do przebiegu systemu.
Wszystkie oprawy, adaptery i akcesoria muszą być przeznaczone do zgodnego systemu 3F 230 V. Elementów do szyn 1-fazowych, magnetycznych albo niskonapięciowych 48 V nie należy stosować jako zamienników, nawet jeżeli ich obudowy wyglądają podobnie.
Parametry techniczne
- typ produktu: szynoprzewód wpuszczany 3-fazowy,
- miejsce montażu: sufit podwieszany,
- napięcie zasilania: 230 V,
- materiał profilu: aluminium,
- kolor: biały lub czarny,
- dostępne długości: 1 m, 2 m lub 3 m,
- stopień ochrony: IP20,
- przewody: trzy fazowe i jeden neutralny,
- przekrój przewodów: 2,5 mm²,
- przewód ochronny PE: funkcję pełni korpus szynoprzewodu,
- rozstaw otworów montażowych: 500 mm,
- wymiary otworów montażowych: 6 × 12 mm,
- zalecana maksymalna odległość pomiędzy mocowaniami: 1000 mm,
- maksymalne obciążenie mechaniczne: 30 kg/m,
- maksymalne obciążenie punktowe: 5 kg.
Planowanie i montaż szyny wpuszczanej
Położenie szynoprzewodu powinno zostać wyznaczone przed zamknięciem sufitu podwieszanego. Trzeba uwzględnić przebieg profilu, położenie zasilania, kierunek elementów łączących, miejsca mocowań oraz dostęp do instalacji. Otwory montażowe znajdują się wewnątrz szyny co 500 mm i mają wymiary 6 × 12 mm. Zalecana odległość pomiędzy mocowaniami nie powinna przekraczać 1000 mm.
Rodzaj mocowań należy dobrać do konstrukcji sufitu i przewidywanego obciążenia. Maksymalne obciążenie mechaniczne wynosi 30 kg/m, a pojedynczy punkt nie może być obciążony masą większą niż 5 kg. Wartości te nie określają dopuszczalnego obciążenia elektrycznego obwodów, które powinno zostać obliczone osobno.
Podłączenie systemu 230 V, podział faz oraz sprawdzenie ciągłości przewodu ochronnego powinien wykonać elektryk z odpowiednimi kwalifikacjami. Wszystkie prace należy prowadzić przy odłączonym napięciu i zgodnie z projektem instalacji.
FAQ – najczęstsze pytania
Czy szynoprzewód wpuszczany można zamontować w gotowym suficie?
Montaż wymaga wykonania odpowiedniego miejsca w zabudowie oraz dostępu do instalacji. Z tego względu najlepiej uwzględnić szynę przed wykończeniem sufitu podwieszanego.
Czy do tej szyny pasują reflektory 1-fazowe?
Nie należy ich stosować bez potwierdzonej zgodności. Do szynoprzewodu trzeba dobrać oprawy i adaptery przeznaczone do kompatybilnego systemu 3-fazowego 230 V.
Czy szynoprzewód można skrócić?
Tak. Szynę można dociąć na miejscu do wymaganej długości, a następnie prawidłowo zamocować i zakończyć odpowiednim elementem systemowym.
Czy kilka szyn można połączyć?
Tak, przy użyciu kompatybilnych łączników 3F. Typ łącznika należy dopasować do kierunku prowadzenia instalacji oraz ciągłości poszczególnych obwodów.
Czy szyna 3F umożliwia osobne włączanie lamp?
Tak. Oprawy można przypisać do trzech niezależnie załączanych obwodów, pod warunkiem odpowiedniego zaprojektowania i podłączenia instalacji.
Czy szynoprzewód nadaje się do wilgotnych pomieszczeń?
Produkt ma stopień ochrony IP20 i jest przeznaczony do suchych wnętrz. Nie zapewnia ochrony przed wodą i nie powinien być montowany w miejscach narażonych na wilgoć.
Ile opraw można zamontować na jednej szynie?
Liczba opraw zależy od ich masy, mocy i podziału na obwody. Należy zachować maksymalne obciążenie mechaniczne 30 kg/m oraz maksymalnie 5 kg w jednym punkcie, a obciążenie elektryczne powinien zweryfikować instalator.
Co należy kupić oprócz szynoprzewodu?
Podstawowy zestaw wymaga opraw 3F, końcówki zasilającej i zakończenia szyny. Przy dłuższych lub załamanych układach potrzebne mogą być kolejne odcinki oraz odpowiednie łączniki.
Podsumowanie
Wpuszczany szynoprzewód 3F pozwala połączyć uporządkowany wygląd sufitu podwieszanego z elastycznością oświetlenia szynowego. Wersje biała i czarna oraz długości 1 m, 2 m i 3 m ułatwiają dopasowanie systemu do domu, biura, sklepu lub lokalu usługowego. Trzy niezależne obwody pozwalają sterować wybranymi grupami lamp, a możliwość przesuwania opraw pomaga dostosować światło do zmian w aranżacji. Bezpieczne działanie wymaga zastosowania zgodnych elementów 3F oraz prawidłowego montażu elektrycznego.
